产品名称：MM-U/F 测量显微镜 |
|
概览
新型、数字化测量显微镜。主要用于生产车间、计量检测室的产品零件尺寸检测。
该机种广泛采用LED照明，计数器有双轴和三轴两种，根据镜筒、照明装置、升降机构、物镜，以及对焦机构的选择不同，有A、B、BT、U、F等多种子型号可供用户选择。次微米的精度、出色的多功能性，适合高性能零件、电子组件的三维测量。无论是大是小、简单还是复杂、新手还是专业人士，量身定做的MM系列测量显微镜完全满足您量测的需求。
|
MM-U/F规格参数 |
|
|
|
|
|
不带Z轴测量 |
型号 |
MM-6U-1010 |
MM-6U-1510 |
MM-12U-2015 |
MM-12U-3020 |
|
带Z轴测量 |
型号 |
MM-6UF-1010 |
MM-6UF-1510 |
MM-12UF-2015 |
MM-12UF-3020 |
|
三目镜筒 |
|
可选择单目或双目镜筒，所有型号带有标准TV摄像机端口 |
|
图像 |
|
正像/反像 |
|
观察方法 |
|
明场、暗场、偏光、微分干涉观察 |
|
目镜 |
|
屈光度可调10X（视场数：22mm)、20X |
|
物镜 |
明视场 |
所有Plan FLUOR EPI/Plan FLUOR EPI SL系列镜头 |
|
暗视场 |
所有Plan FLUOR EPI-BD系列镜头 |
|
调焦系统 |
最大被测物高度 |
150mm |
200mm |
|
调焦方法 |
粗微调同轴，左右手柄（粗调：40mm/圈、微调：0.02mm/圈） |
|

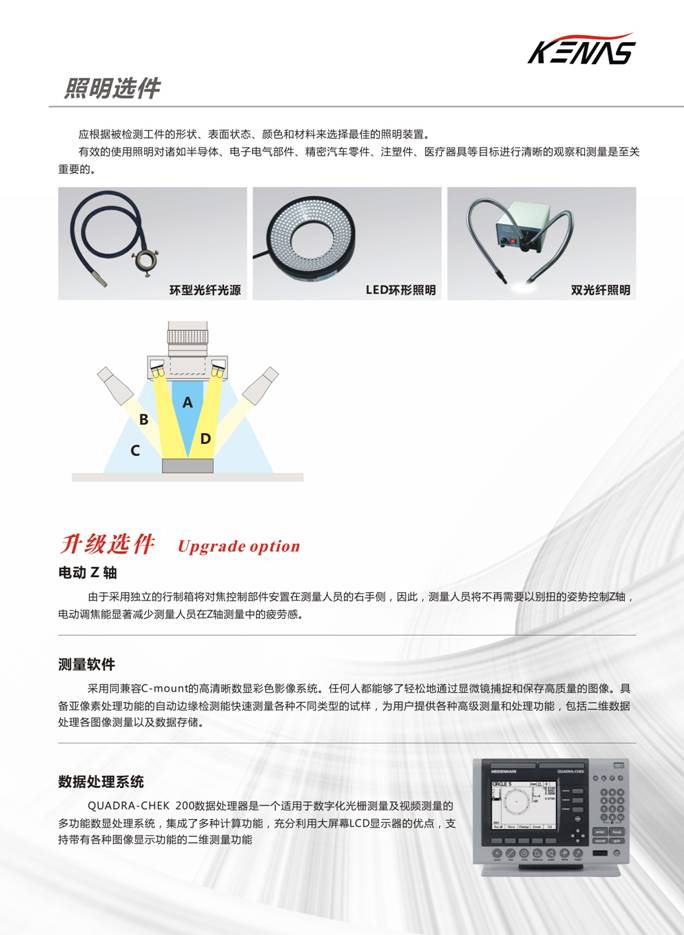

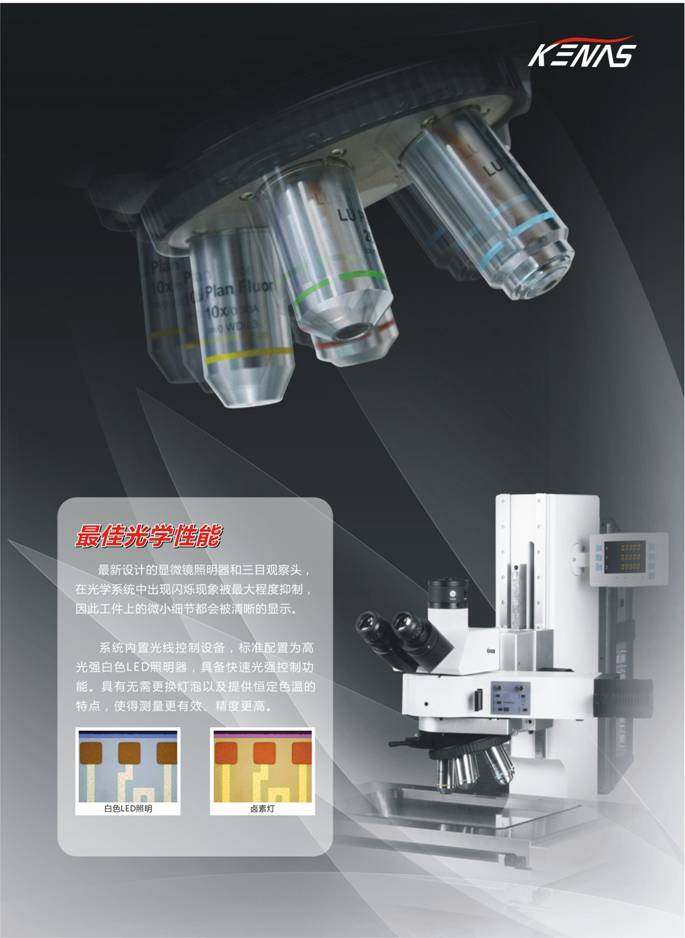

照明装置 |
透射照明 |
远心照明、无级亮度可调、5W LED光源 |
|
反射照明 |

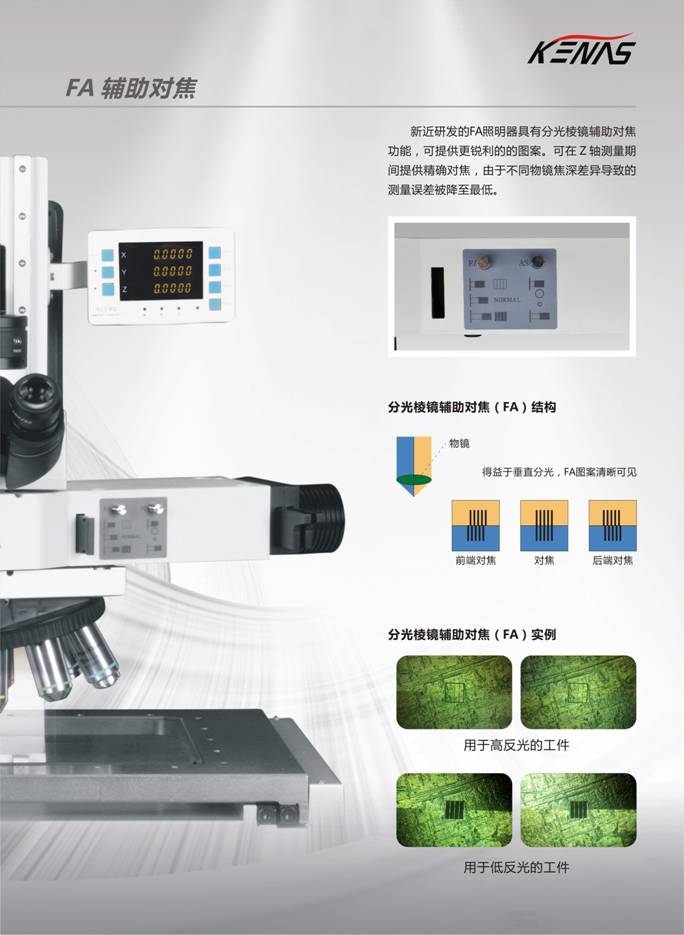

科勒照明、FA辅助对焦、可调视场光阑、可调孔径光阑、无级亮度可调、LED光源/卤素光源可选 |
|
斜照明 |
LED环型光源／光纤冷光源 |
|

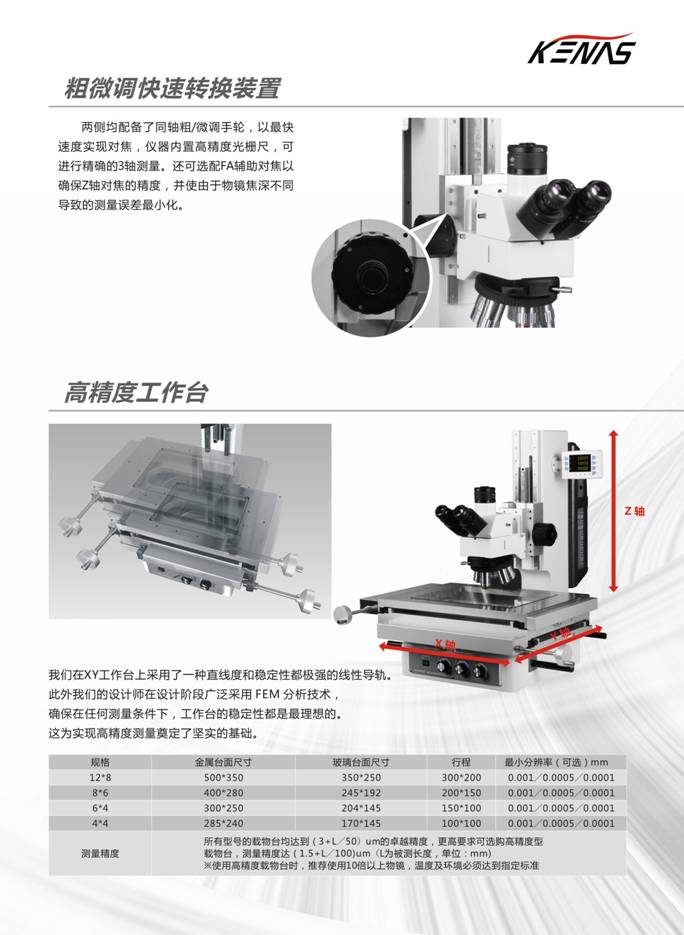

载物台 |
测量范围 |
100*100ｍｍ |
150*100ｍｍ |
200*150ｍｍ |
300*200ｍｍ |
|
金属台尺寸 |
285*250mm |
300*250mm |
400*280mm |
500*350mm |
|
玻璃尺寸 |
170*145mm |
204*145mm |
245*192mm |
350*250mm |
|
快速释放装置 |
标准配置 |
|

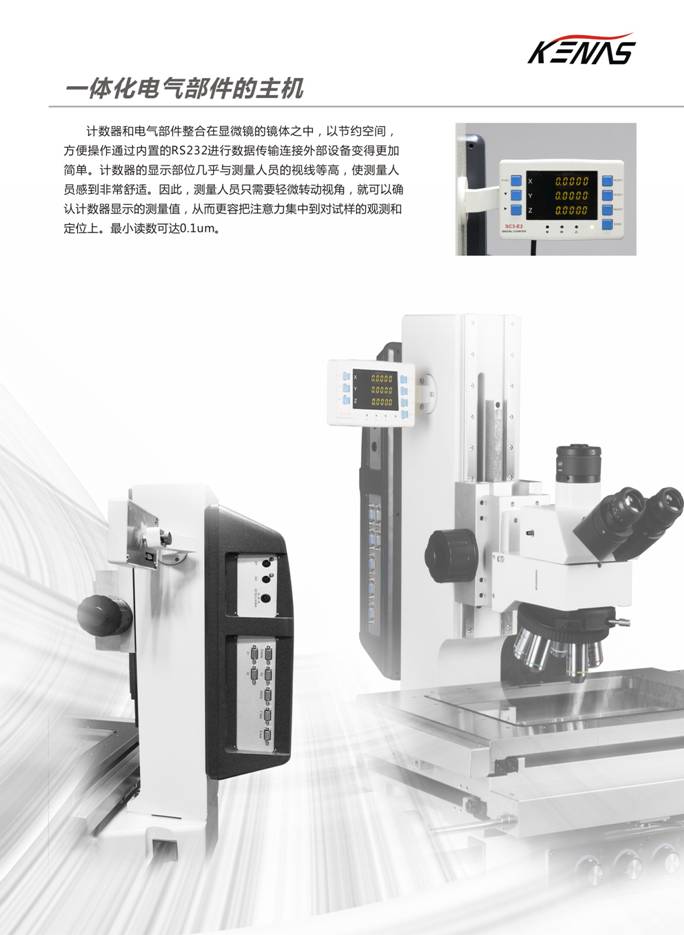

数字计数器 |
最小读数 |
可在1/0.5/0.1μm选择 |
|
功能 |
调零、分中、方向转换、公英制转换、RS232输出 |
|
测量精度 |
|
（3+0.02L）μm L为测量长度 |
|
功耗 |
|
45W、85～240VAC 50/60HZ |
|
主机 |
外型尺寸(W*D*H)mm |
445*670*710 |
480*670*710 |
607*793*720 |
720*810*720 |
|
重量 |
50KG |
55KG |
80KG |
110KG |

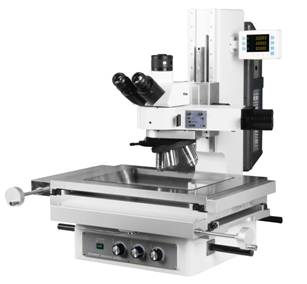

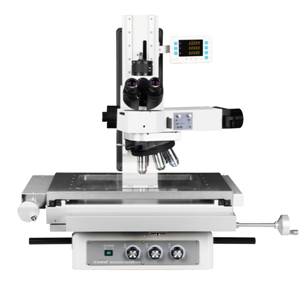

测量显微镜MM-UF

|
|
|
* 以上资料仅供参考，请以实物为准，若有变更，不另行通知。 |
|
|
|
