产品名称:HM-A 测量显微镜 |
概览
新型、数字化测量显微镜。主要用于生产车间、计量检测室的产品零件尺寸检测。
该机种广泛采用LED照明,计数器有双轴和三轴两种,根据镜筒、照明装置、升降机构、物镜,以及对焦机构的选择不同,有A、B、BT、BTH、U、F等多种子型号可供用户选择。次微米的精度、出色的多功能性,适合高性能零件、电子组件的三维测量。无论是大是小、简单还是复杂、新手还是专业人士,量身定做的MM系列工具显微镜完全满足您量测的需求
HM-A规格参数 |
|
|
|
|
不带Z轴测量 |
型号 |
HM-200A |
HM-300A |
带Z轴测量 |
型号 |
HM-200AH |
HM-300AH |
镜筒 |
|
可选择单目或双目镜筒,所有型号带有标准TV摄像机端口 |
图像 |
|
正像 |
观察方法 |
|
BF观察 |
目镜 |
|
屈光度可调10X(视场数:22mm) |

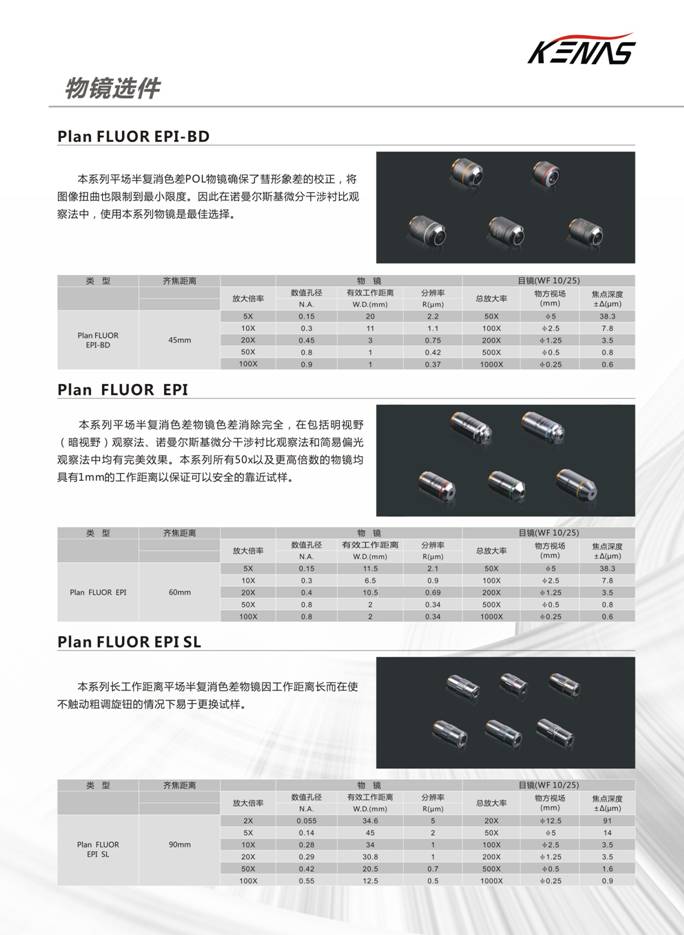

物镜 |
|
TM物镜 1X、3X、5X、10X、20X、50X、100X |
调焦系统 |
最大被测物高度 |
150mm |
200mm |
调焦方法 |
粗微调同轴,左右手柄(粗调:40mm/圈、微调:0.02mm/圈) |

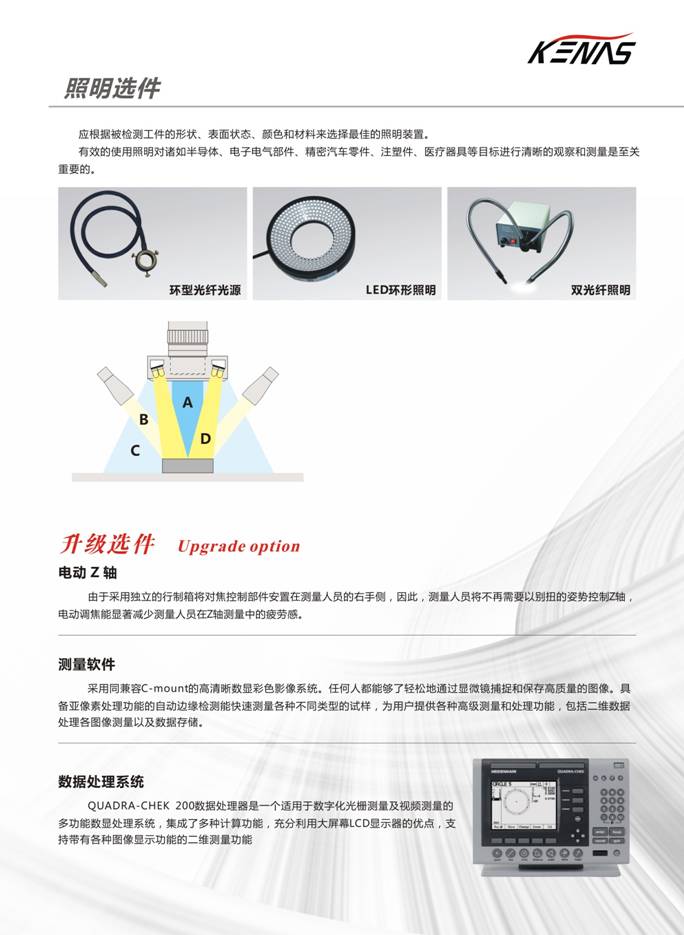

照明装置 |
透射照明 |
远心照明、无级亮度可调、5W LED光源 |
反射照明 |
科勒照明、无级亮度可调、5W LED光源 |
斜照明 |
LED环型光源/光纤冷光源 |

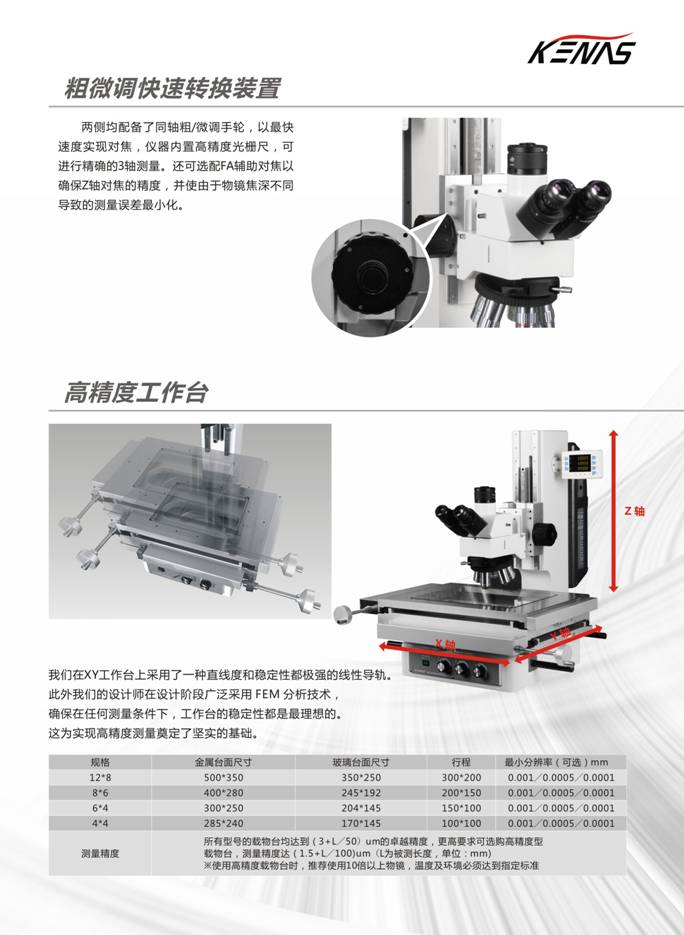

载物台 |
测量范围 |
200*150mm |
300*200mm |
金属台尺寸 |
400*280mm |
500*350mm |
玻璃尺寸 |
245*192mm |
350*250mm |
快速释放装置 |
标准配置 |

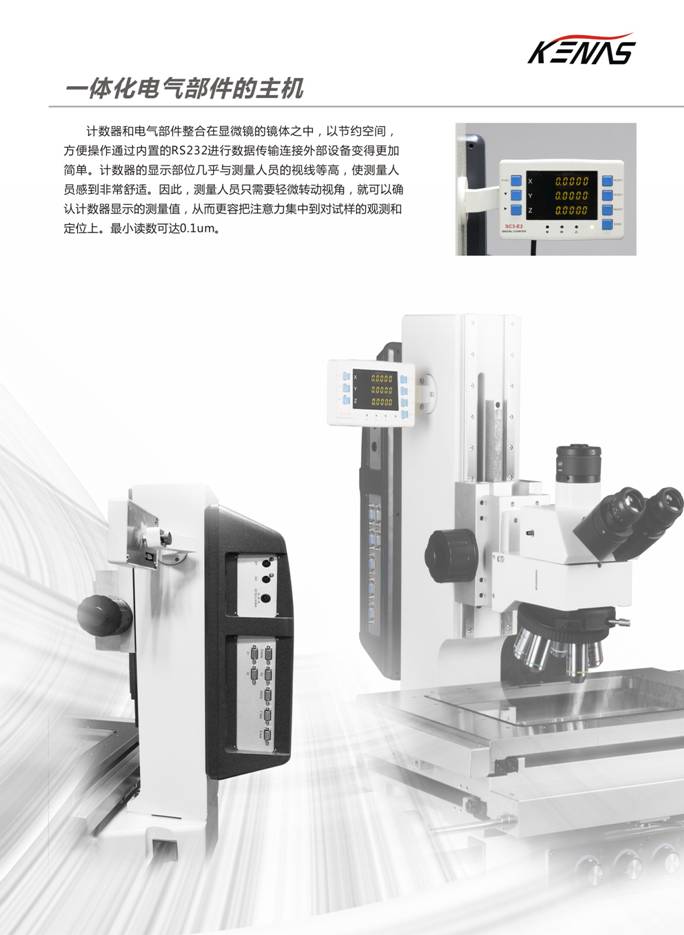

数字计数器 |
最小读数 |
可在1/0.5/0.1μm选择 |
功能 |
调零、分中、方向转换、公英制转换、RS232输出 |
测量精度 |
|
(3+0.02L)μm L为测量长度 |
功耗 |
|
45W、85~240VAC 50/60HZ |
主机 |
外型尺寸(W*D*H)mm |
605*640*710 |
720*700*720 |
重量 |
70KG |
105KG |
测量显微镜HM-A
|
|
|
* 以上资料仅供参考,请以实物为准,若有变更,不另行通知。 |
|
|
|
